SAP2000 v22.1.0: Автоматическое приложение пульсационной составляющей ветровой нагрузки

Компания НИП-Информатика, эксклюзивный представитель Computers and Structures, Inc. в России, сообщает о выходе SAP2000 v22.1.0.

Список изменений версий 22.1.0

Полный список изменений v22.1.0(ENG)   Подробнее о SAP2000

Российские нормы

• Российские нормы проектирования стальных конструкций обновлены и дополнены в соответствии с СП 16.13330.2017.
• Добавлено автоматическое приложение пульсационной составляющей ветровой нагрузки в соответствии с СП 20.13330.2016.





• В библиотеку стального проката добавлены двутавры по ГОСТ Р 57837-2017 и круглые трубы по ГОСТ Р 58064-2018.

Моделирование

• Добавлена возможность расчёта нелинейных многослойных металлических оболочек при использовании условия пластичности Мизеса (модель J2).

Нагрузки

• Автоматическая ветровая нагрузка, приложенная к пластинам, теперь может быть распределена на прилегающие к ним стержни.

Проектирование

• Добавлены нормы проектирования алюминиевых конструкций AA-2015.

Графика

• В 2D-графику DirectX внесены усовершенствования, позволяющие намного быстрее получать более чёткое изображение.





• Оптимизировано отображение результатов нелинейных статических расчётов и расчётов с прямым интегрированием.

Прикладной программный интерфейс (API)

• Теперь с помощью API можно запускать SAP2000 на удалённых компьютерах и возвращать с них результаты расчётов и проектирования. Это позволяет выполнять распределённую обработку данных для запуска расчётов на КЗ при наличии большого набора акселерограмм, обширных параметрических исследований и при использовании метода Монте-Карло.

Список изменений версий 22.0.0

Полный список изменений v22.0.0(ENG)   Подробнее о SAP2000

Модель конструкций

• В модель теперь могут быть добавлены параметрические фундаменты, включающие тело фундамента и упругие связи, моделирующие взаимодействие с грунтом.

Расчёт

• Расчёты из одной модели теперь могут быть запущены параллельно с использованием нескольких компьютеров и впоследствии собраны на одном компьютере.

Список изменений версий 21.2.0

Полный список изменений v21.2.0(ENG)   Подробнее о SAP2000

Расчёт

• Ошибки, предупреждения и информационные сообщения о ходе расчёта теперь хранятся и отображаются после проведения расчёта. Они также доступны через таблицы базы данных.

Вывод результатов

• Результаты по сочетаниям усилий теперь можно выводить пошагово для линейных сочетаний, содержащих один или несколько пошаговых расчётов.

• Вывод нелинейных энергетических составляющих для нелинейных расчётов теперь может осуществляться по группам.

Список изменений версий 21.1.0

Полный список изменений v21.1.0(ENG)   Подробнее о SAP2000

Расчёт

• Теперь возможно параллельно запустить несколько расчётов. Это значительно ускоряет расчёт при рассмотрении большого набора землетрясений в Performance-Based Design, а также других нелинейных расчётов.

Проектирование стальных стержней

• Значительно расширены возможности проектирования стальных конструкций по СП 16.13330.2011(2017).

Быстродействие

• Более быстрое отображение результатов для модальных расчётов во временной области, включая FNA, для больших моделей с множеством форм колебаний.

Внешний Импорт/Экспорт

• Теперь поддерживается импорт нескольких слоев для каждого типа объектов при импорте DXF и DWG файлов. Объекты из каждого слоя объединяются в группы.

Список изменений версий 21.0.0 | 21.0.1

Полный список изменений v21.0.1(ENG)   Полный список изменений v21.0.0(ENG)   Подробнее о SAP2000

Конструктивные расчеты

• Добавлен расчет ширины раскрытия трещин в железобетонных балках в соответствии с СП 63.13330.2012.
• Добавлена проверка стальных элементов по гибкости в соответствии с СП 16.13330.2017.
• Добавлен учет коэффициентов условий работы в соответствии с СП 14.13330.2014(2018) при наличии в расчетном сочетании сейсмической нагрузки и расчете по СП 16.13330.
• Добавлен учет коэффициентов надежности по ответственности при расчете по СП 16.13330.
• Расширен объем данных, выводимых в детальном отчете по СП 63.13330.2012.
• Добавлены конструктивные расчеты железобетонных стержневых элементов в соответствии с Turkish TS 500-2000(R2018), Mexican RCDF 2017, Australian AS 3600-2018 и Korean KBC 2016.
• Добавлены конструктивные расчеты стальных стержневых элементов в соответствии с Korean KBC 2016, включая требования к сейсмостойкости.

Нагрузки

• Добавлено автоматическое приложение статической ветровой нагрузки в соответствии с СП 20.13330.2016.



• Добавлена генерация функций, зависящих от времени (акселерограмм), по заданному спектру отклика.

Графика

• DirectX графика теперь является графикой по умолчанию.

Расчет

• Добавлен новый тип расчета "нелинейный многошаговый".



• Доступны расширенные параметры приложения нагрузки для многошаговых статических расчетов.

Импорт/Экспорт

• Доступен единый API для всех продуктов CSI без учета версии.
• Доступен экспорт модели в формат 3D печати STL

Список изменений версии 20.2.0

Полный список изменений v20.2.0(ENG)   Подробнее о SAP2000

Нагрузки

• Добавлены автоматическая генерация сейсмических спектров в соответствии с Турецкими сейсмическими нормами (TSC-2018).

Расчет

• Расчет на прогрессирующее обрушение позволяет удалять объекты во время нелинейного расчета во временной области.

Конструктивные расчеты

• Добавлены конструктивные расчеты стальных стержневых элементов в соответствии с Китайскими нормами 2018 года.



• Обновлен конструктивный расчет железобетонных стержневых элементов в соответствии с IS 456:2000: включены требования к сейсмостойкости IS 13920:2016.

Список изменений версии 20.0.0

Полный список изменений v20.0.0(ENG)   Подробнее о SAP2000

Нагрузки

• Добавлено автоматическое приложение сейсмических нагрузок в соответствии с американскими ASCE 7-16, корейскими KBC 2016 и индийскими IS 1893:2016 нормами.
• Добавлены спектры отклика для американских ASCE 7-16, корейских KBC 2016 и индийских IS 1893:2016 норм.
• Добавлено автоматическое приложение ветровых нагрузок для американских ASCE 7-16 и корейских KBC 2016 норм.

Расчет

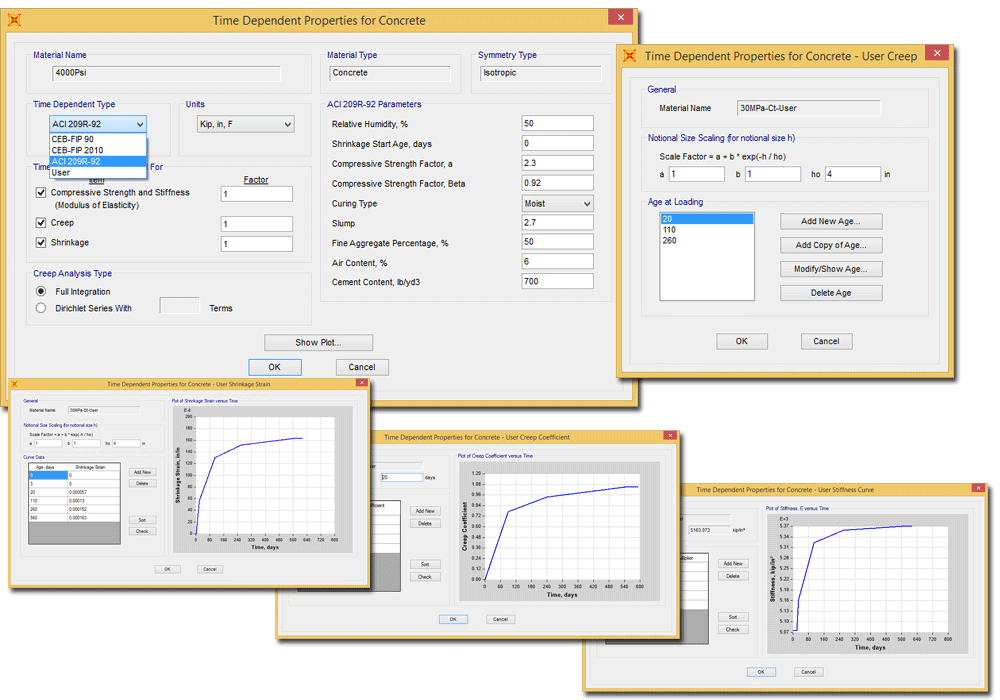

• Влияние арматуры на ползучесть и усадку бетона в железобетонных колоннах и стенах теперь учитывается в стадийном расчете с временной зависимостью.

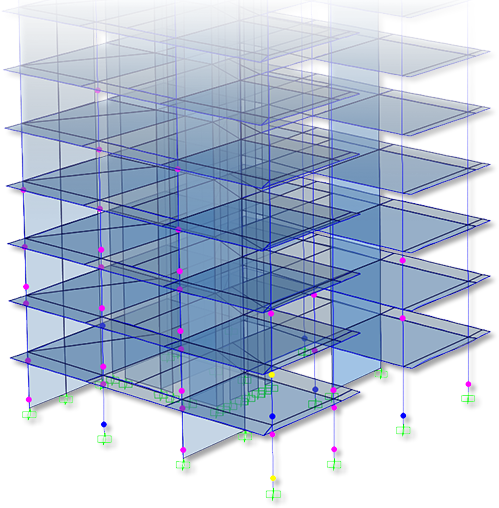

• Для нелинейного статического расчета добавлена опция "от события к событию" в прямой (безитеративной) постановке.

Проектирование

• Добавлены конструктивные расчеты стальных стержней в соответствии с AISC 360-16.

Моделирование

• Добавлен параметр для контроля предельных значений отрицательной жесткости в нелинейных шарнирах.

Список изменений версии 19.2.0

Полный список изменений v19.2.0(ENG)   Подробнее о SAP2000

Моделирование

• Добавлен новый тип вставок для моделирования резиновых сейсмоизоляторов с высоким демпфированием.

Нагрузки

• В стадийный расчет добавлена операция размещения направляющих конструкций. Направляющие позволяют корректно учесть влияние деформированной схемы, полученной на предыдущих стадиях, на вновь добавляемые конструкции.
• Автоматическая ветровая нагрузка по индийским нормам IS:875 (Part 3) 2015

Расчет

• В нелинейных статических расчетах теперь возможно использовать несколько контролирующих перемещений, что улучшает сходимость решения.
• Добавлена возможность учета дополнительного модального демпфирования в линейных и нелинейных расчетах во временной области методом прямого интегрирования.

Вывод результатов

• Новый табличный вывод расчетных сочетаний усилий для расчетных комбинаций.
• Добавлено отображение изополей перемещений для объемных элементов.

Список изменений версии 19.1.0

Полный список изменений v19.1.0(ENG)   Подробнее о SAP2000

Графический интерфейс

• Увеличена скорость и улучшено качество графики DirectX.

Рисование

• Добавлены инструменты измерения расстояний, площадей и углов на видах модели.

Моделирование

• Добавлена возможность назначения шарниров сторонам пластинок.
• Добавлена возможность моделирования свойств материала, зависящих от времени, по нормам Eurocode 2-2004, AS 3600-2009, NZS 3101-2006, JTG D62-2004 и для модели GL2000. Это касается деформаций ползучести и усадки, а также зависимость жесткости от возраста материала.
• Добавлены библиотеки материалов (бетон и арматура) для Вьетнама.

Проектирование

• Добавлена возможность проектирования стальных элементов согласно норм API RP 2A-WSD 22nd Edition.

Расчёт

• Улучшена сходимость для элементов, моделирующих фрикционные маятниковые и для тройные маятниковые сейсмоизоляторы.

Вывод результатов

• Скорости и ускорения могут быть выведены на графики для расчетов во временной области.

Список изменений версии 19.0.0

Полный список изменений v19.0.0(ENG)   Подробнее о SAP2000

Графический интерфейс

• Для нескольких форм добавлена кнопка "Применить" (Apply) для возможности их повторного использования без закрытия формы.

Моделирование

• Добавлены новые и усовершенствованы существующие модели гистерезиса для нелинейных материалов, шарниров и вставок

• Обновлены определения нелинейных стержневых шарниров в соответствии с руководством ASCE 41-13. Вычисление точки эффективности (Performance point) для графиков Pushover также обновленов в соответствии с ASCE 41-13.

• Добавлены новые параметрические P-M2-M3 пластические шарниры для использования их в Performance-Based Design и в расчетах других типов

Нагрузки

• Добавлена автоматическая генерация ветровых и сейсмических нагрузок в соответствии с нормами NBCC 2015.

• Новое действие "Очистить и создать связанную модель" ("Clear and Create Linked Model") добавлена в выпадающий список в форме обновления объектной модели моста. Если она выбрана, то предыдущая связанная модель, созданная программой, сначала будет удалена (и очищена), и вместо нее будет создана новая связанная модель.

Расчеты

• Пошаговые графики распределения энергии теперь доступны для нелинейного динамического расчета во временной области методом прямого интегрирования уравнений движения и для нелинейных статического/стадийного расчетов.

• Моделирование нелинейных шарниров элементами вставками (links) позволяют использовать нелинейный динамический модальный расчет во временной области (расчет методом модальной суперпозиции, FNA), что сокращает время счета.
• Для многошаговых нелинейных статических и нелинейных динамических расчетов во временной области методом прямого интегрирования уменьшен размер файлов результатов.

Редактор сечений

• Импорт геометрии из DXF файлов в Редактор сечений

Список изменений версии 18.2.0

Полный список изменений v18.2.0(ENG)   Подробнее о SAP2000

Российские нормы

• Добавлен сейсмический спектр в соответствии с российскими нормами СП 14.13330.2014

• Усовершенствована процедура проектирования стальных элементов по СП 16.13330.2011

• Усовершенствована процедура проектирования железобетонных элементов по СП 63.13330.2012

• Обновлена база данных российских материалов

Новая версия базы данных лучше интегрируется с конструктивными расчетами по российским нормам

Графический интерфейс

• Теперь нагрузки всех типов из одного загружения могут быть отображены одновременно как все вместе, так и по отдельности

Отображаются равномерные, неравномерные и температурные нагрузки

Моделирование

• Настройки модели могут быть сохранены для дальнейшего использования при создании новых моделей

Свойства материалов, сечения элементов, загружения, настройки проектирования и другие параметры могут использоваться при создании новых моделей

• Модификаторы свойств теперь можно применять и для вставок

Коэффициенты применяются для жесткости, демпфирования или усилий в объекте

• При задании параметрических стальных сечений теперь доступны прямоугольные и круглые сечения

Расчет

• Стратегия пошаговых событий добавлена в качестве опции для нелинейных динамических расчетов во временной области методом прямого интегрирования

• Увеличена скорость нелинейного статического расчета и динамического расчета во временной области методом прямого интегрирования

• Улучшены условия равновесия усилий и совместности деформаций между нелинейными шарнирами в стержнях и их исходными стержнями

Пластические шарниры при динамическом расчете во временной области методом прямого интегрирования

Проектирование стержневых элементов

• Добавлена возможность переназначения класса стальных сечений до более высокого класса для норм Eurocode 3-2005 и Italian NTC

Параметры Iw, NcrT и NcrTF можно переназначать для каждого элемента в отдельности

Базы данных

• Добавлена новая библиотека сечений "Nordic.pro"

Она включает в себя сечения, наиболее часто используемые в Скандинавских странах

Список изменений версии 18.1.0 и 18.1.1

Полный список изменений v18.1.0(ENG)   Полный список изменений v18.1.0(ENG)   Подробнее о SAP2000

Проектирование конструкций

• Добавлены проверка и подбор армирования по российским нормам СП 63.13330.2011 "Бетонные и железобетонные конструкции. Основные положения"

Результаты расчета по СП 63.13330.2012

Графический интерфейс

• Нагрузки теперь можно отображать в модели для каждой стадии в стадийном расчете.

Отображение нагрузок на стадии в стадийном расчете

• Все типы нагрузок могут быть отображены графически на одном и том же виде.

Нагрузки на расчетную схему

• Усовершенствованы некоторые формы меню, добавлена кнопка "Применить". Они теперь могут оставаться открытыми для многократного использования.

Новые формы с кнопкой Применить

Моделирование

• Добавлена библиотека материалов для Новой Зеландии.

Библиотека материалов для Новой Зеландии

Нагрузки

• Обновлено задание ветровых нагрузок в соответствии с китайскими нормами GB 50009-2012.

Задание ветровых нагрузок в соответствии с GB 50009-2012

Расчет

• В стадийных расчетах добавлена новая опция для изменения свойств вставок.
• Для нелинейного динамического расчета во временной области реализована стратегия решения "Событие за событием"; доступна в качестве опции.

Новые опции расчета

Открытый прикладной программный интерфейс (Open API)

• Добавлена функция для настройки параметра "Автоматическая генерация комбинаций нагрузок в соответствии с нормами проектирования".
• Добавлены функции API для работы со спектром реакции, автоматическим сейсмическим и ветровым загружением в соответствии с нормами NTC 2008.

Список изменений версии 18.0.0 | 18.0.1

Полный список изменений v18.0.0 | 18.0.1(ENG)  Подробнее о SAP2000

• Добавлены российские нормы СП 16.13330.2011 "Стальные конструкции"

Результаты расчета в соответствии с СП 16.13330.2011

Графический интерфейс

• Усовершенствованы окна Assign (Назначить) и Select(Выбрать). Благодаря новой кнопке Apply (Применить) теперь возможно их повторное использование без закрытия формы.

Плавающие формы для многократного использования

• Графический режим DirectX усовершенствован путем использования графики DirectX 11, что благоприятно сказалось на ее скорости и возможностях.

• Доступна полная 64-битная версия SAP2000.

Моделирование

• Для нелинейных многослойных оболочек добавлена новая модель бетона - модифицированная 2D модель Дарвина-Пекнольда (2-D modified Darwin-Pecknold concrete model). Эта модель отражает работу бетона на сжатие, образование трещин в бетоне, поведение при сдвиге под действием монотонной или циклической нагрузки, а также рассматривает поворот трещин.

Определение свойств многослойной оболочки

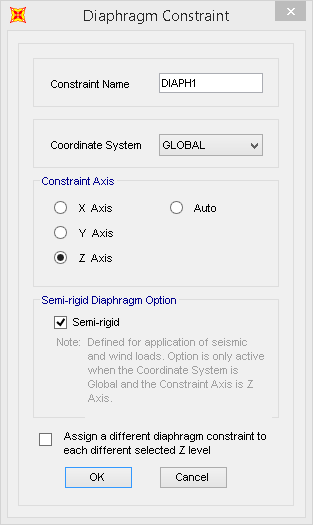

• Добавлена опция "Полужесткие диафрагмы" в окне задания ограничений.

Задание диафрагмы

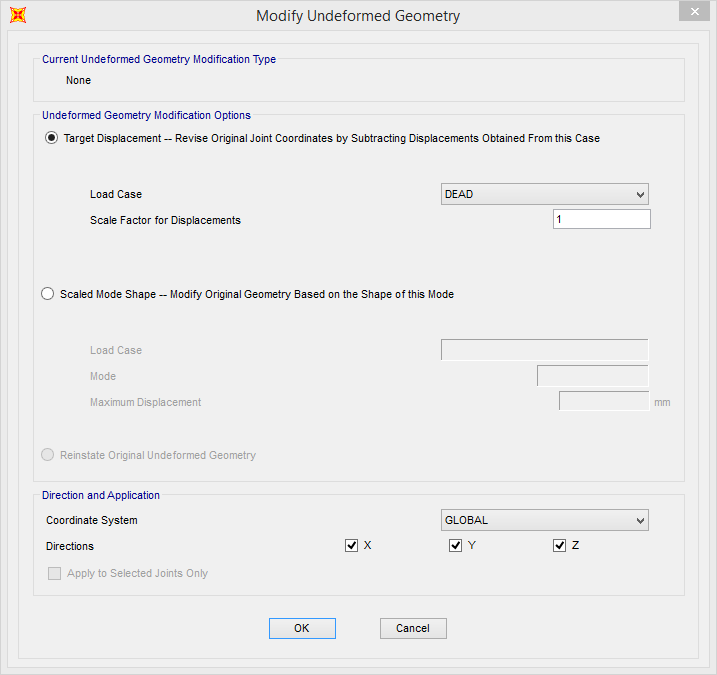

• Усовершенствована опция изменения недеформированной геометрии. Теперь доступно приложение модификации к выбранным узлам также как и ограничение направления модификации.

Настройки изменения недеформированной геометрии

Нагрузки

• Добавлена возможность задать случайный эксцентриситет при стадийном расчете

Спектральный расчет с эксцентриситетами для диафрагм

• Добавлены спектры ускорений для норм Коста-Рики (Costa Rica Seismic Code 2010), Эквадора (NEC-SE-DS 2015), Кореи (KBC 2009), Мексики (CFE-93 and CFE-2008) и Перу (NTE E.030 2014).

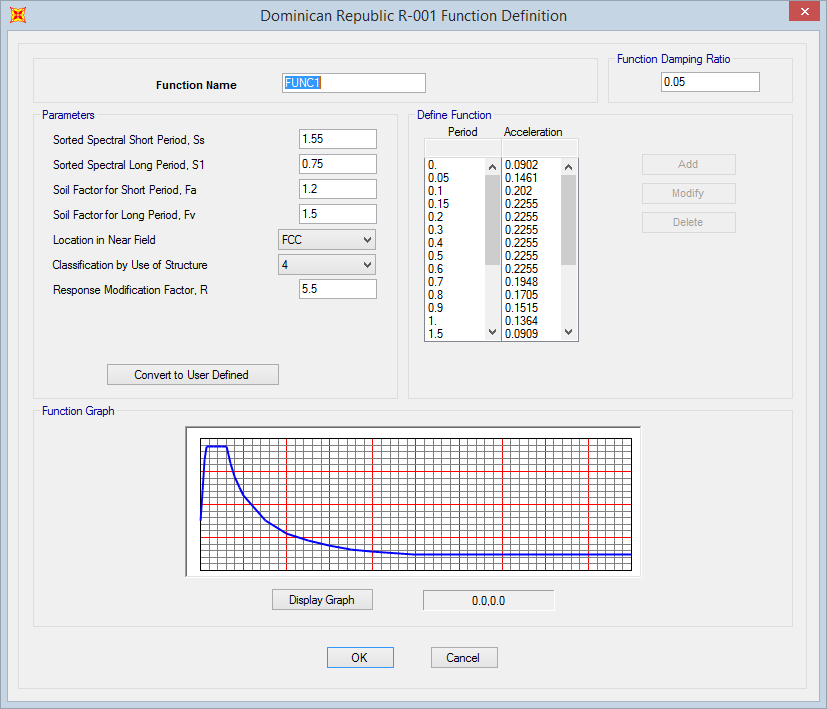

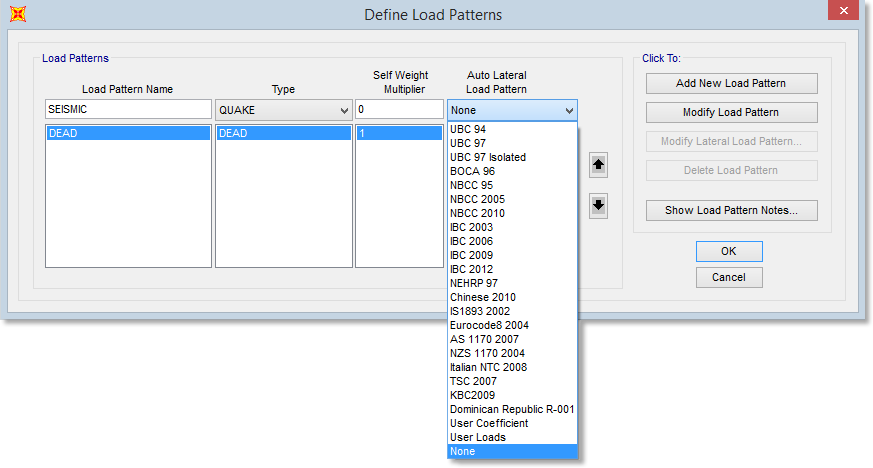

• Добавлена автоматическая генерация сейсмических нагрузок в соответствии с нормами Кореи (KBC 2009)
• Добавлена автоматическая генерация сейсмических нагрузок в соответствии с нормами Доминиканской республики (R-001)

Расчет

• Для нелинейного статического расчета добавлена новая проверка стабильности для того, чтобы отразить, когда конструкция может разрушиться (что может быть неясно из результатов расчета) вследствие учета эффектов физической или геометрической нелинейности.

• Улучшена сходимость при выполнении стадийного расчета с учетом реологических свойств материала. Это позволяет быстрее достигать равновесного состояния после большого приращения нагрузки.

Проектирование

• Стальные конструкции: добавлены нормы Кореи (KBC 2009)
• Стальные конструкции: добавлены усовершенствования для выполнения проверок на кручение для двутавровых сечений и труб для Eurocode 3-2005
• Железобетонные конструкции: добавлена возможность задавать коэффициенты Rho и SDS в настройках норм проектирования ACI 318-08, -11, -14

• Для норм ACI 318-08, -11, -14 усовершенствован процесс создания комбинаций нагрузок путем включения нагрузки на покрытия
• Для норм CSA A23.3-04, CSA A23.3-14, CSA S16-09 и CSA S16-14 усовершенствован процесс создания комбинаций нагрузок для включения сопутствующих нагрузок

Вывод результатов

• Для стержневых элементов теперь доступно отображение изополей перемещений и нормальных напряжений.

Изополя перемещений

• Для каждого варианта сбора массы в таблице Assembled Joint Masses (Сбор узловых масс) теперь выводится Центр масс.

Отображение центра масс

Импорт/Экспорт

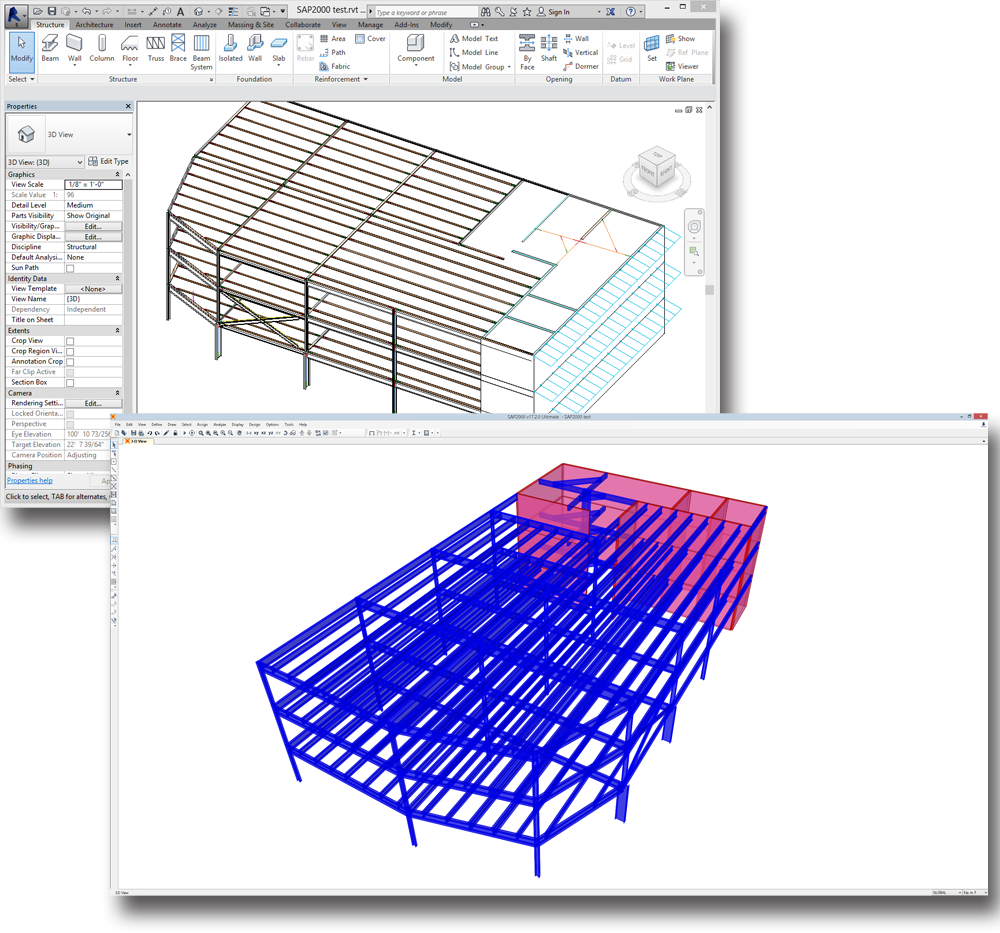

• Улучшен экспорт в Revit. Экспорт стальных сечений теперь может осуществляться параметрически в том случае, если Revit не может распознать сечение.

Модель SAP2000, экспортированная в Revit

Список изменений версии 17.3.0

Полный список изменений v.17.3.0 (ENG)  Подробнее о SAP2000

Моделирование

• В библиотеку шаблонов добавлены шаблоны труб и пластин.

Шаблоны труб и пластин

• Добавлены графики ползучести и усадки для норм CEB FIP-2010, ACI 209R-92, а также определяемые пользователем.

Графики ползучести и усадки

Список изменений версии 17.2.0

Полный список изменений v.17.2.0 (ENG)  Подробнее о SAP2000

Моделирование

• Добавлена возможность задавать преднапряженные элементы в Конструкторе сечений для любых ЖБ сечений.

Железобетонное сечение с преднапрягаемой арматурой

• Усовершенствован импорт/экспорт между SAP2000 и Revit Structure.

Модель Revit Structure, полученная из SAP2000

Моделирование

• Добавлен новый тип загружения "SEASTATE". Он позволяет задавать сценарии килевой качки, бортовой качки и отклонения от курса.

Задание нагрузок от килевой качки, бортовой качки и отклонения от курса

• Добавлена автоматическая генерация сейсмических спектров для стран Карибского региона.

Окно задания сейсмических спектров

Новые нормы проектирования

Железобетонные стержневые конструкции

• ACI 318-14
• CSA A23.3-14

Стальные стержневые конструкции

• CSA S16-14
• Ireland national annex for Eurocode 2 and Eurocode 3
• Eurocode 8-2004 Norway National Annex, EN 1998-1:2004 NA:2014X

Результаты расчета продольной арматуры согласно ACI 318-14

Список изменений версии 17.1.0 и 17.1.1

Полный список изменений v.17.1.0 (ENG)   Полный список изменений v.17.1.1 (ENG)   Подробнее о SAP2000

• Увеличена скорость обновления видов при использовании классической графики (Classical Plus graphics)
• Увеличена скорость расчета
• Процедура проектирования стальных конструкций для норм IS 800:2007 обновлена (включение Amendment #1)
• и др. изменения

Список изменений версии 17.0.0

Полный список изменений v.17.0.0 (ENG)  Подробнее о SAP2000

• Повышена "отзывчивость" пользовательского интерфейса
• Усовершенствована функциональность графики DirectX
• Улучшена сходимость и увеличена скорость нелинейных статических и динамических расчетов (по методу прямого интегрирования)
• Поддержка файлов SDNF версии 3
• Доступен предварительный просмотр пользовательской графики, отчетов и пр.
• и др. изменения
