- Усовершенствованы шаблоны быстрого создания мостов для сохранения использованных настроек и предоставления дополнительных параметров при создании новых моделей.
- Теперь возможно сгенерировать несколько пар связей для стальных стержневых диафрагм.
- Теперь возможно детальное задание фундаментов внизу опор, включая упругие связи, моделирующие грунт.
Расчёт
- Теперь возможно параллельно запустить несколько расчётов. Это эффективно при рассмотрении больших наборов землетрясений в Performance-Based Design.
Проектирование мостов
- Добавлены конструктивные расчёты пролётных строений в соответствии с нормами Индии IRC-2011 для сечений в виде плоской плиты и тавровых балок.
- Добавлены конструктивные расчёты пролётных строений в соответствии с нормами Индии IRC-2011 для расчёта требуемого количества арматуры.
- Детальные отчёты для стальных балочных мостов с балками двутаврового сечения по 1-й группе предельных состояний
- Детальные отчёты для стальных балочных мостов с балками U-образного сечения по 1-й и 2-й группам предельных состояний
Быстродействие
- Более быстрое отображение результатов для модальных расчётов во временной области, включая FNA, для больших моделей с множеством форм колебаний.
Список изменений версий 21.0.0 | 21.0.1
Полный список изменений v21.0.1(ENG) Полный список изменений v21.0.0(ENG) Подробнее о CSiBridge
Графика
- DirectX графика теперь является графикой по умолчанию.
Моделирование
- Усовершенствовано моделирование геометрии поперечных стальных рам.
- Поперечные стальные диафрагмы теперь доступны и для сборных железобетонных мостов с двутавровыми балками.
Нагрузки
- Добавлены пользовательские нагрузки на свесы.
- Добавлены автоматические ветровые нагрузки на пролётные строения и опорные конструкции, а также полезные нагрузки.
- Добавлена генерация функций, зависящих от времени (акселерограмм), по заданному спектру отклика.
Расчет
- Добавлен новый тип расчета "нелинейный многошаговый".
- Доступны расширенные параметры приложения нагрузки для многошаговых статических расчетов.
Проектирование мостов
- Включен расчет по AASHTO Manual for Bridge Evaluation (MBE) 3rd Edition.
- Добавлена оценка по 2-й группе предельных состояний в соответствии с AASHTO для коробчатых, ячеистых, двутавровых, корытообразных и плоских железобетонных сечений.
Вывод результатов

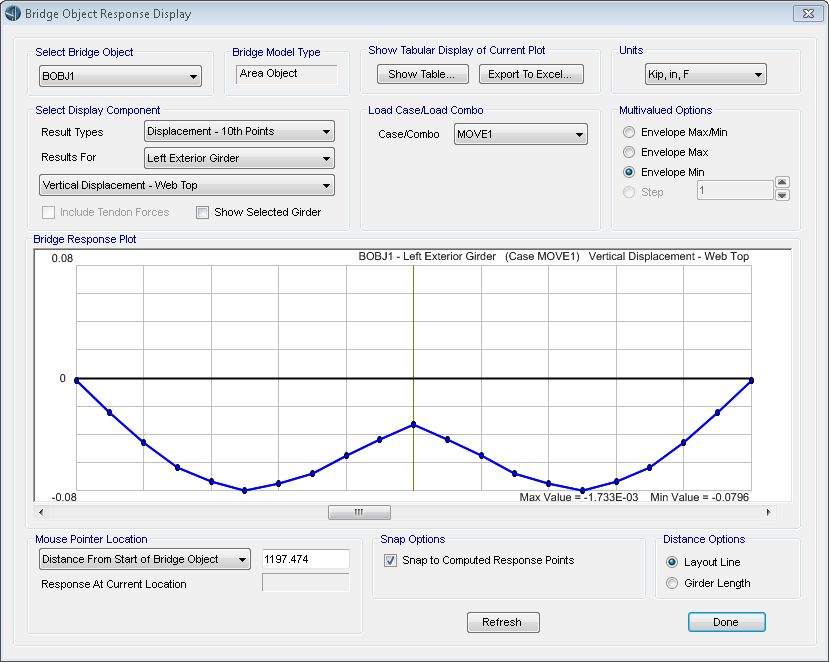

- Теперь доступно создание именованных экранов с откликом пролётных строений для графического интерфейса и отчетов.
- Добавлен детальный отчет балок U-образных сечений в соответствии с AASHTO.
Импорт/Экспорт
- Доступен единый API для всех продуктов CSI без учета версии.
Установка и лицензирование
- Конфигурация "Plus" теперь позволяет рассматривать несколько стадий в стадийном расчете. CSiBridge теперь имеет 3 конфигурации: "Plus", "Advanced", and "Advanced w/Rating".
Список изменений версии 20.2.0
Полный список изменений v20.2.0(ENG) Подробнее о CSiBridge
Моделирование мостов
- Шаблоны для быстрого создания мостов расширены возможностью определения более сложной модели, которая включает в себя опорные конструкции, пролётное строение, нагрузки и критерий проектирования.
- Нагрузки на пролётное строения теперь предоставляют возможность легко моделировать нагрузки от ограждений, разделительной полосы, тротуаров, свесов, возведения и от дорожного покрытия.
- Высота пользовательских диафрагм теперь может быть задана для двутавровых и тавровых балочных мостов.
Моделирование
- Автоматическая генерация преднапрягающих канатов на основе шаблона преднапряжения, заданного в свойствах двутавровых сборных балок.
Расчет
- Расчет на прогрессирующее обрушение позволяет удалять объекты во время нелинейного расчета во временной области.
Конструктивные расчеты пролётных строений
- Добавлена поддержка AASHTO LRFD 2017 8th Edition code.
- Добавлена оценка несущей способности сталежелезобетонных мостов с балками U-образного сечения в соответствии с AASHTO Manual for Bridge Evaluation 2nd Edition.
- Добавлена оценка несущей способности сталежелезобетонных мостов с балками U-образного сечения в соответствии с CAN/CSA-S6-14 code.
Список изменений версии 20.0.0
Полный список изменений v20.0.0(ENG) Подробнее о CSiBridge
Нагрузки
- Автоматизирован поиск поперечной позиции полос движения при расчете на подвижную нагрузку с использованием наборов плавающих полос.
Расчет
- Влияние арматуры на ползучесть и усадку бетона в железобетонных колоннах и стенах теперь учитывается в стадийном расчете с временной зависимостью.
- Для нелинейного статического расчета добавлена опция "от события к событию" в прямой (безитеративной) постановке.
Проектирование пролетных строений
- Добавлен конструктивный расчет пролетных строений из сборных железобетонных двутавровых и U-образных балок в соответствии с нормами Великобритании BS 5400.
- Добавлен конструктивный расчет железобетонных плитных мостов в соответствии с нормами AASHTO LRFD.
- Обновлен конструктивный расчет пролетных строений стальных балочных мостов с двутавровыми балками. Теперь учитываются локальные нагрузочные эффекты когда пролетное строение представлено балочной схемой.
- Конструктивный расчет железобетонных балочных пролетных строений коробчатого сечения в соответствии с AASHTO LRFD теперь включает расчет с использвоанием Модифицированной теории поля сжатия (Modified Compression Field Theory, MCFT), включая кручение, для расчета на действие поперечных сил в соответствии с AASHTO 5.8.3.4.2.
Моделирование
- Добавлен параметр для контроля предельных значений отрицательной жесткости в нелинейных шарнирах.
- Добавлены инструменты измерения расстояний, площади и углов на экране.
Список изменений версии 19.2.0
Полный список изменений v19.2.0(ENG) Подробнее о CSiBridge
Моделирование
- Добавлен новый тип вставок для моделирования резиновых сейсмоизоляторов с высоким демпфированием.
Нагрузки
- В стадийный расчет добавлена операция размещения направляющих конструкций. Направляющие позволяют корректно учесть влияние деформированной схемы, полученной на предыдущих стадиях, на вновь добавляемые конструкции.
- Моделирование заливки бетона для плиты композитных пролетных строений.
- Автоматическая ветровая нагрузка по индийским нормам IS:875 (Part 3) 2015
Расчет
- В нелинейных статических расчетах теперь возможно использовать несколько контролирующих перемещений, что улучшает сходимость решения.
- Добавлена возможность учета дополнительного модального демпфирования в линейных и нелинейных расчетах во временной области методом прямого интегрирования.
Проектирование пролетных строений
- Добавлен конструктивный расчет пролетных строений балочных железобетонных мостов по Eurocode.
- Добавлен новый детальный отчет для конструктивного расчета по 2 группе ПС двутавровых балок пролетного строения по нормам AASHTO LRFD.
Вывод результатов
- Новый табличный вывод расчетных сочетаний усилий для расчетных комбинаций.
- Добавлено отображение изополей перемещений для объемных элементов.
Список изменений версии 19.1.0
Полный список изменений v19.1.0(ENG) Подробнее о CSiBridge
Графический интерфейс
- Увеличена скорость и улучшено качество графики DirectX.
Моделирование
- Добавлена возможность назначения шарниров сторонам пластинок.
- Добавлена возможность моделирования свойств материала, зависящих от времени, по нормам Eurocode 2-2004, AS 3600-2009, NZS 3101-2006, JTG D62-2004 и для модели GL2000. Это касается деформаций ползучести и усадки, а также зависимость жесткости от возраста материала.
- Добавлены библиотеки материалов (бетон и арматура) для Вьетнама.
Расчёт
- Улучшена сходимость для элементов, моделирующих фрикционные маятниковые и для тройные маятниковые сейсмоизоляторы.
Проектирование пролетных строений
- Добавлена возможность проектирования железобетонных плит сталежелезобетонных пролетных строений согласно нормам Eurocode, включая проверки по напряжениям, изгибной прочности, прочности при действии поперечных сил и по трещиностойкости.
Вывод результатов
- Увеличена скорость вывода результатов для объектной модели моста (Bridge Object Response Display) при отображении результатов, которые уже выводились.
- Добавлен детальный отчет расчёта стальных двутавровых балок объектной модели согласно норм AASHTO.
Список изменений версии 19.0.0
Полный список изменений v19.0.0(ENG) Подробнее о CSiBridge
Графический интерфейс
- Для нескольких форм добавлена кнопка "Применить" (Apply) для возможности их повторного использования без закрытия формы.
- В меню теперь отображаются горячие клавиши, включая сочетания клавиш, определенные пользователем
Моделирование
- Добавлены новые и усовершенствованы существующие модели гистерезиса для нелинейных материалов, шарниров и вставок
- Добавлены новые параметрические P-M2-M3 пластические шарниры для использования их в Prformance-Based Design и в расчетах других типов
Мастер создания мостов
- Добавлены сечения "Только балки" для сталежелезобетонных пролетных строений с двутавровыми стальными балками. Они позволяют отображать изменения в сечениях балок, местах примыкания диафрагм и местах сращивания отдельных балок. Это также сделало процедуру проектирования стальных двутавровых балок более удобной и точной, поскольку теперь учитывается контрольные сечения каждой панели.
- Новое действие "Очистить и создать связанную модель" ("Clear and Create Linked Model") добавлена в выпадающий список в форме обновления объектной модели моста. Если она выбрана, то предыдущая связанная модель, созданная программой, сначала будет удалена (и очищена), и вместо нее будет создана новая связанная модель.
Расчеты
- Пошаговые графики распределения энергии теперь доступны для нелинейного динамического расчета во временной области методом прямого интегрирования уравнений движения и для нелинейных статического/стадийного расчетов.
- Моделирование нелинейных шарниров элементами вставками (links) позволяют использовать нелинейный динамический модальный расчет во временной области (расчет методом модальной суперпозиции, FNA), что сокращает время счета.
- Для многошаговых нелинейных статических и нелинейных динамических расчетов во временной области методом прямого интегрирования уменьшен размер файлов результатов.
- Скорость создания конечноэлементной модели из объектной модели моста уменьшена для операций, связанных с нагрузками на объекты моста.
Редактор сечений
- Импорт геометрии из DXF файлов в Редактор сечений
Список изменений версии 18.2.0
Полный список изменений v18.2.0(ENG) Подробнее о CSiBridge
Российские нормы
- Добавлен сейсмический спектр в соответствии с российскими нормами СП 14.13330.2014
Российский сейсмический спектр по СП 14.13330.2014
Графический интерфейс
- Теперь нагрузки всех типов из одного загружения могут быть отображены одновременно как все вместе, так и по отдельности
Моделирование
- Настройки модели могут быть сохранены для дальнейшего использования при создании новых моделей
Свойства материалов, сечения элементов, загружения, настройки проектирования и другие параметры могут использоваться при создании новых моделей
Мастер создания мостов
- В моделях железобетонных мостов коробчатого сечения теперь возможно задание опор (быков) без ригелей
- В моделях мостов со стальными балками U-образного сечения ориентация внутренних диафрагм жесткости на опорах (быках) может быть задана пользователем
Создание внутренних диафрагм возможно как в перпендикулярном направлении к главным балкам, так и под наклоном
Нагрузки
- Добавлен сейсмический спектр в соответствии с нормами КНР CJJ 166-2011 и обновлен спектр для норм КНР JTG B02-2013
- Обновлена база данных транспортных средств для КНР
- Усовершенствовано создание фундаментальных, частых и квази-постоянных комбинаций нагрузок для норм КНР
Обновлена база данных транспортных средств в соответствии с нормами КНР CJJ 011-2011. В нее включены транспортные средства из TB 10002.1 и JTG D60-2015
Расчет
- Стратегия пошаговых событий добавлена в качестве опции для нелинейных динамических расчетов во временной области методом прямого интегрирования
- Увеличена скорость нелинейного статического расчета и динамического расчета во временной области методом прямого интегрирования
- Улучшены условия равновесия усилий и совместности деформаций между нелинейными шарнирами в стержнях и их исходными стержнями
Пластические шарниры при динамическом расчете во временной области методом прямого интегрирования
Проектирование конструкций
- Усовершенствовано моделирование временных нагрузок и проектирование пролетных строений в соответствии с нормами AASHTO
Усовершенствование включает в себя учет требований для PennDOT
- Усовершенствовано проектирование конструкций на сейсмические воздействия по нормам КНР
Введена категория подконструкций, а также реализована модель нелинейных шарниров в железобетонных элементах, критерий разрушения для опор и предельные состояния нелинейных шарниров
Вывод результатов
- Соответствие усилий в результатах расчета может быть запрошено в явной форме
Список изменений версии 18.1.0 и 18.1.1
Полный список изменений v18.1.0(ENG) Полный список изменений v18.1.1(ENG) Подробнее о CSiBridge
Графический интерфейс
- Нагрузки теперь можно отображать в модели для каждой стадии в стадийном расчете.
Отображение нагрузок на стадии в стадийном расчете
- Все типы нагрузок могут быть отображены графически на одном и том же виде.

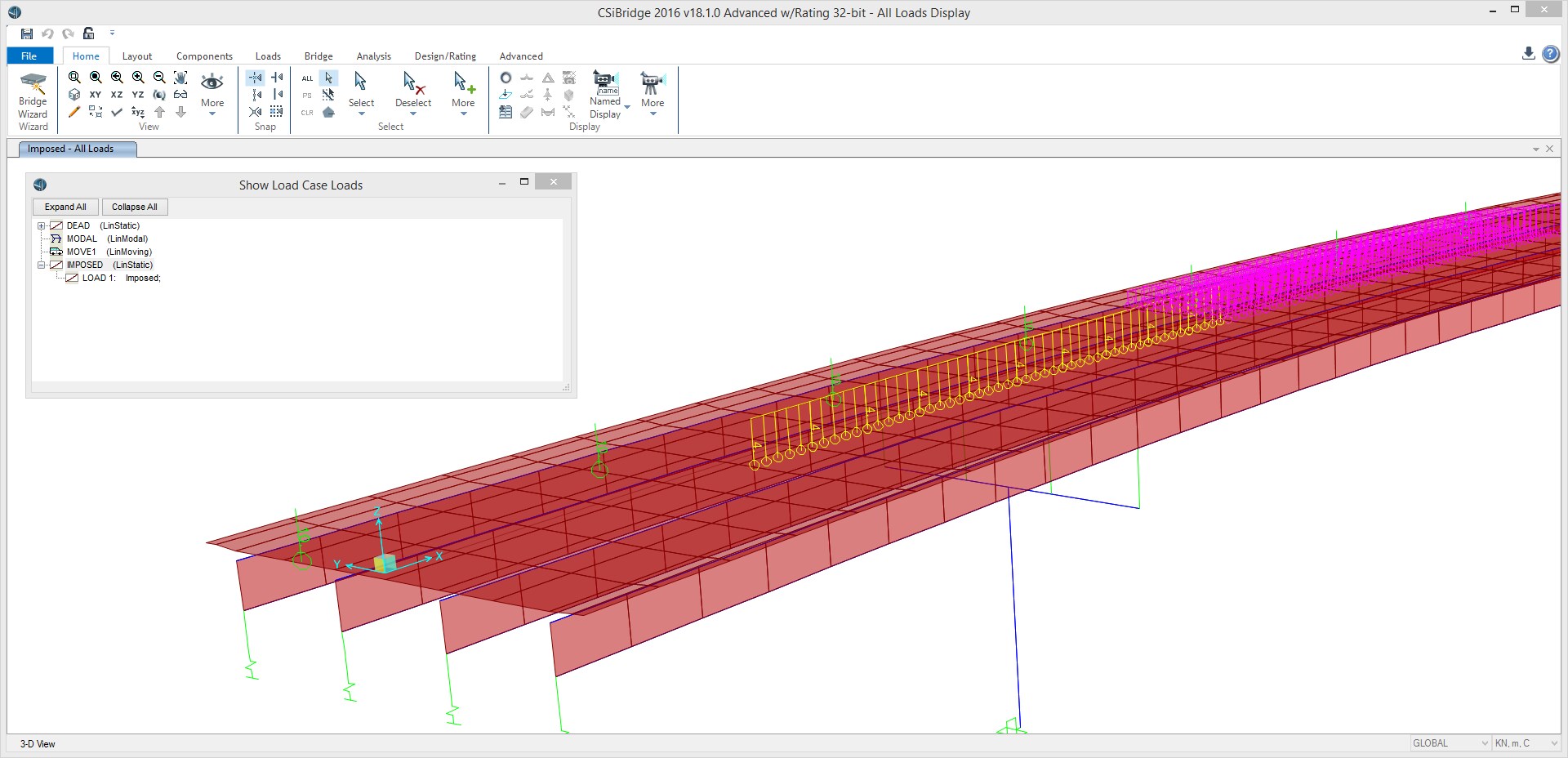

Нагрузки на расчетную схему
Моделирование
- Добавлена библиотека транспортных средств для Новой Зеландии.
Библиотека транспортных средств для Новой Зеландии
- Добавлена библиотека материалов для Новой Зеландии.

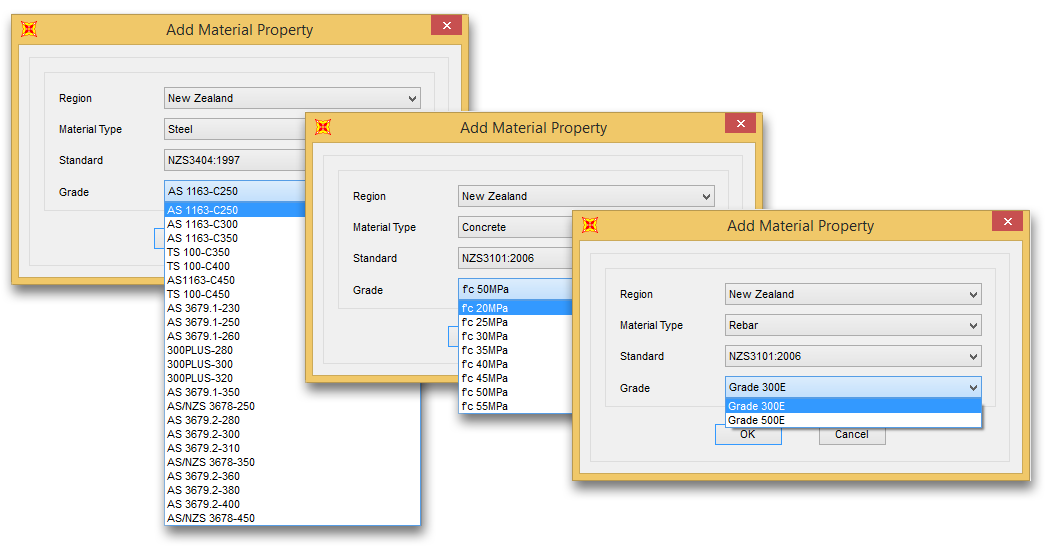

Библиотека материалов для Новой Зеландии
Мастер создания мостов
- Автоматическое создание расчетных сечений во всех пользовательских стыках.
Расчет

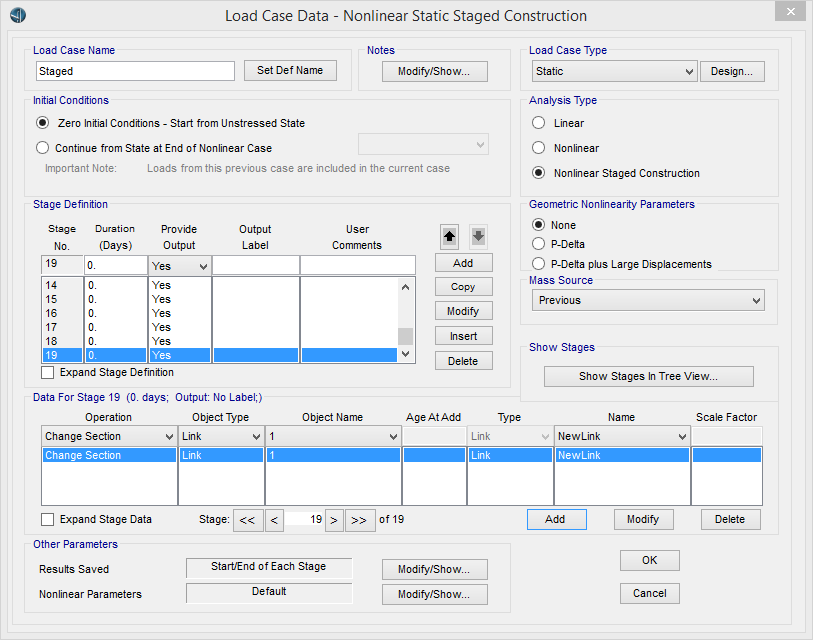

- В стадийных расчетах добавлена новая опция для изменения свойств вставок.
- Для нелинейного динамического расчета во временной области реализована стратегия решения "Событие за событием"; доступна в качестве опции.
Новые опции расчета
Проектирование мостов
- Расширена процедура автоматического расчета на сейсмические воздействия. Теперь несущая способность моста в продольном направлении также учитывается.
- Увеличение скорости проектирования пролетных строений по выбранным нормам для некоторых моделей.
Список изменений версии 18.0.0 | 18.0.1
Полный список изменений v18.0.0 | 18.0.1 (ENG) Подробнее о CSiBridge
Графический интерфейс
- Усовершенствованы окна Assign (Назначить) и Select(Выбрать). Благодаря новой кнопке Apply (Применить) теперь возможно их повторное использование без закрытия формы.

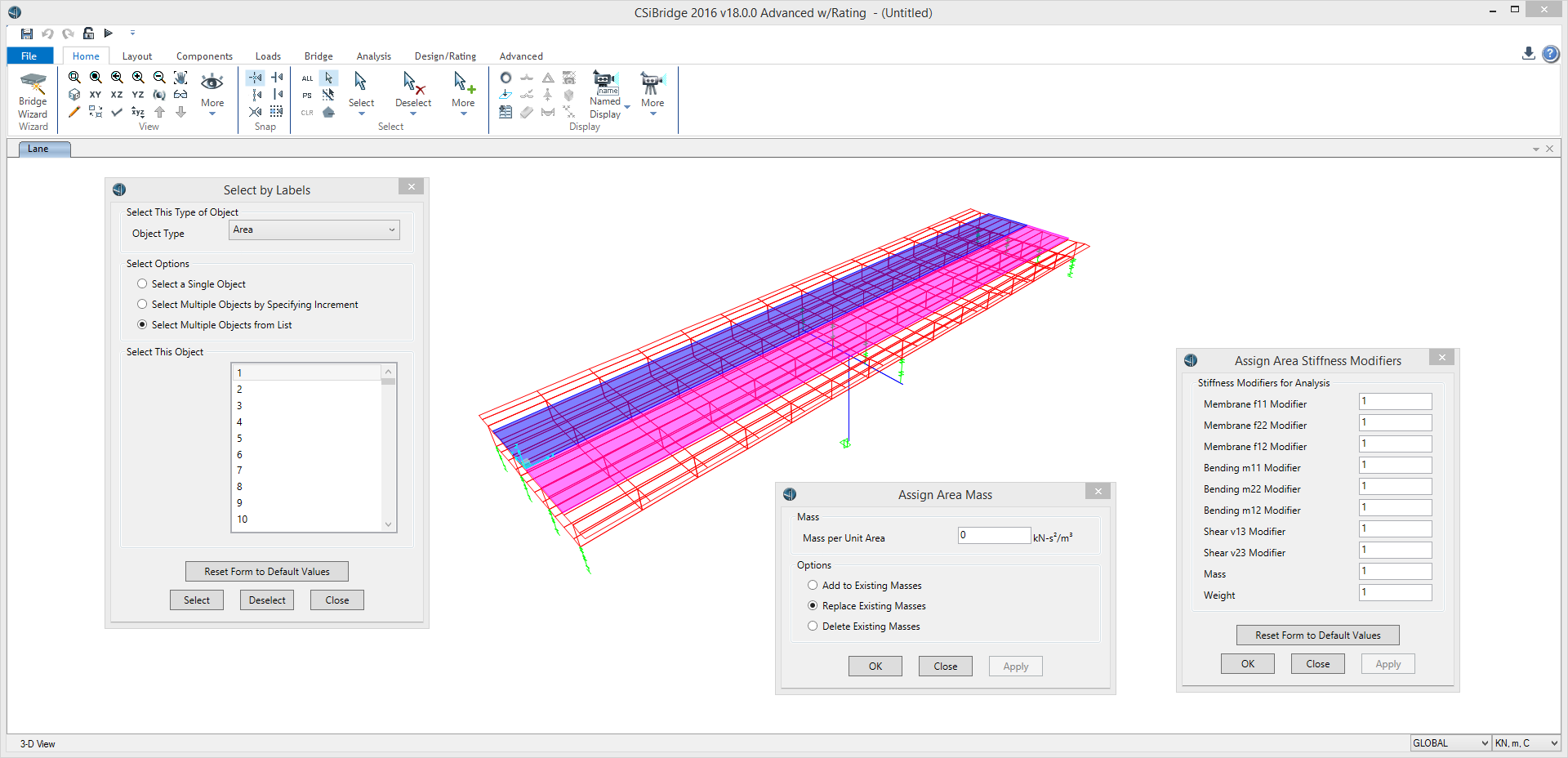

Плавающие формы для многократного использования
- Графический режим DirectX усовершенствован путем использования графики DirectX 11, что благоприятно сказалось на ее скорости и возможностях.
- Доступна полная 64-битная версия CSiBridge.
Моделирование
- Для нелинейных многослойных оболочек добавлена новая модель бетона - модифицированная 2D модель Дарвина-Пекнольда (2-D modified Darwin-Pecknold concrete model). Эта модель отражает работу бетона на сжатие, образование трещин в бетоне, поведение при сдвиге под действием монотонной или циклической нагрузки, а также рассматривает поворот трещин.

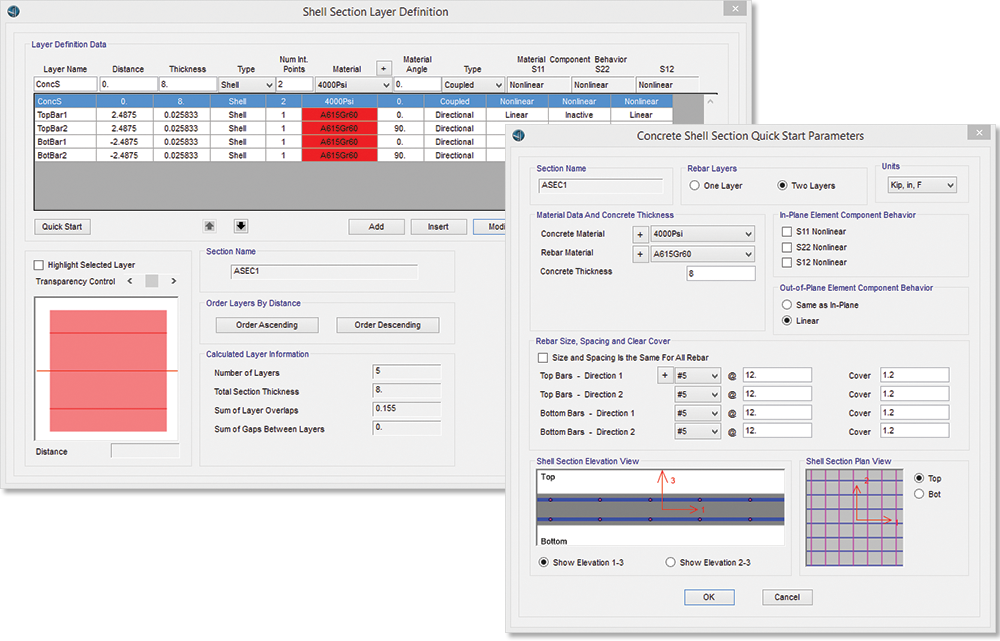

Определение свойств многослойной оболочки
- Добавлен новый шаблон вантового моста.

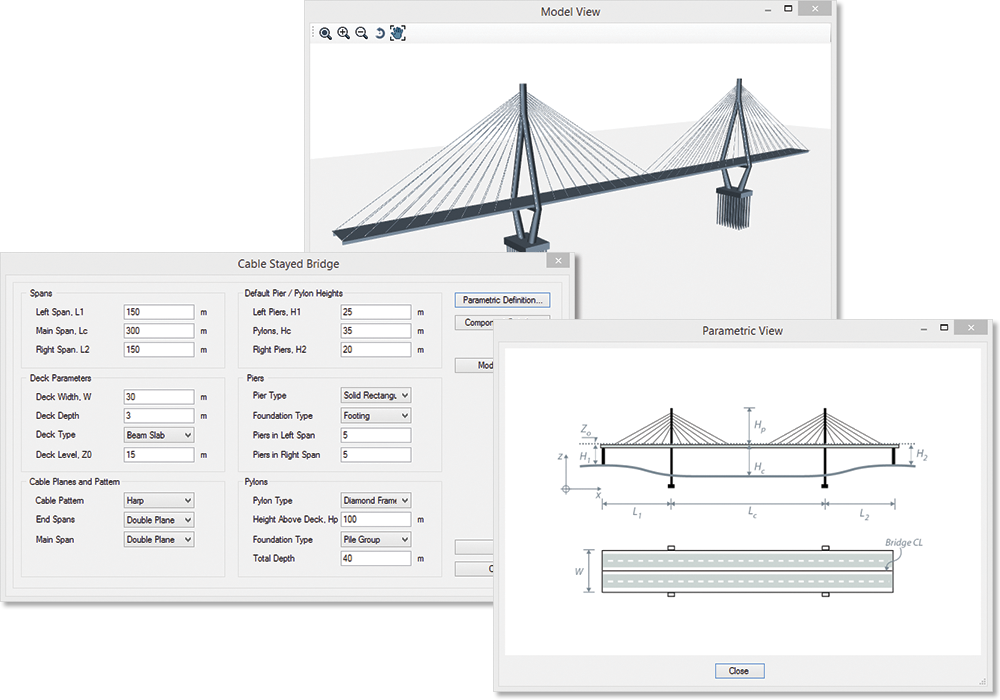

Шаблон вантового моста

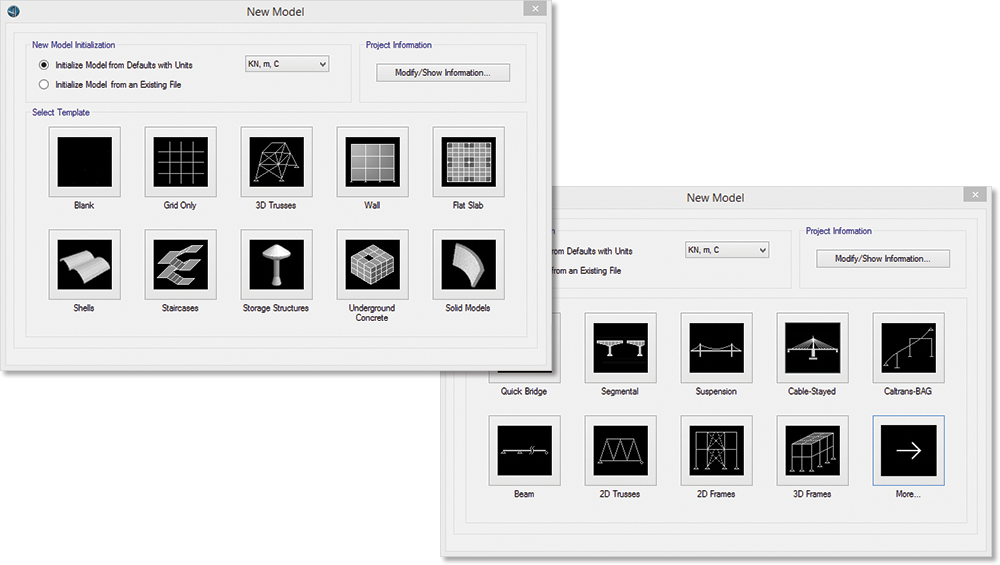

- Добавлены дополнительные шаблоны стержневых и пластинчатых конструкций (немостовые).
Немостовые шаблоны

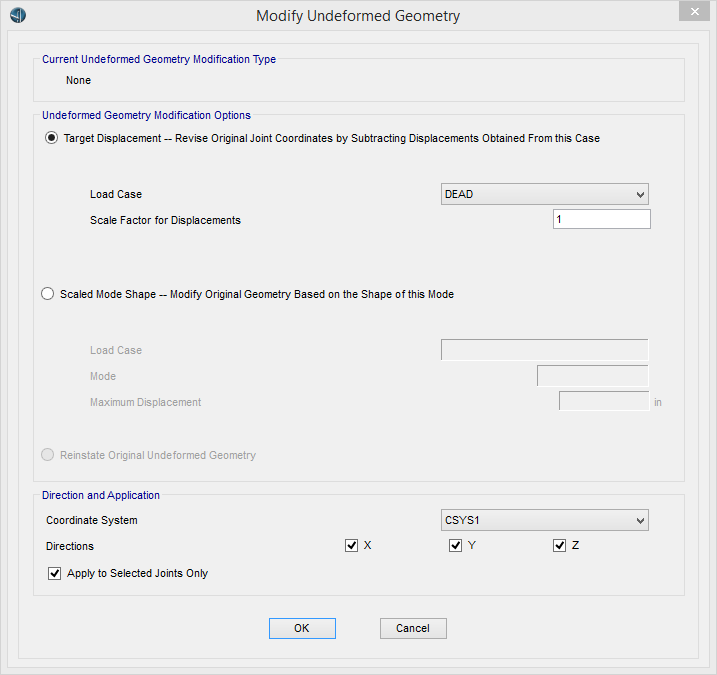

- Усовершенствована опция изменения недеформированной геометрии. Теперь доступно приложение модификации к выбранным узлам также как и ограничение направления модификации.
Настройки изменения недеформированной геометрии
Редактор мостов

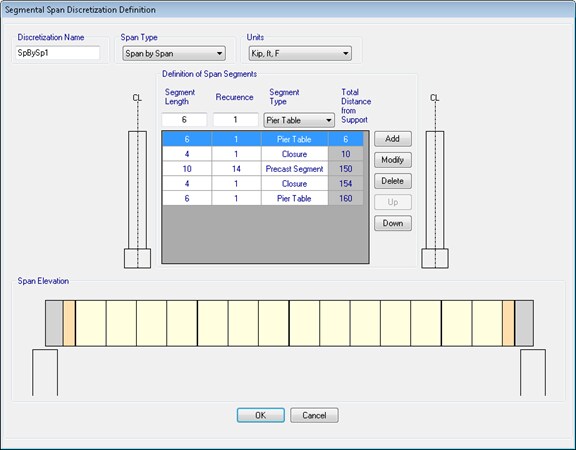

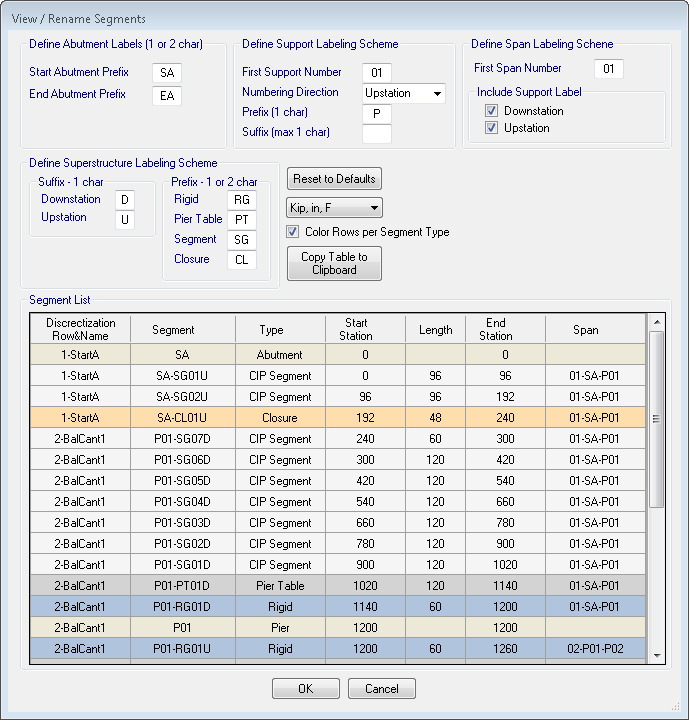

- Для сегментированных мостов добавлены новый мастер создания календарного графика, который позволяет быстро создавать календарный график возведения с включением в него передвижных кранов.

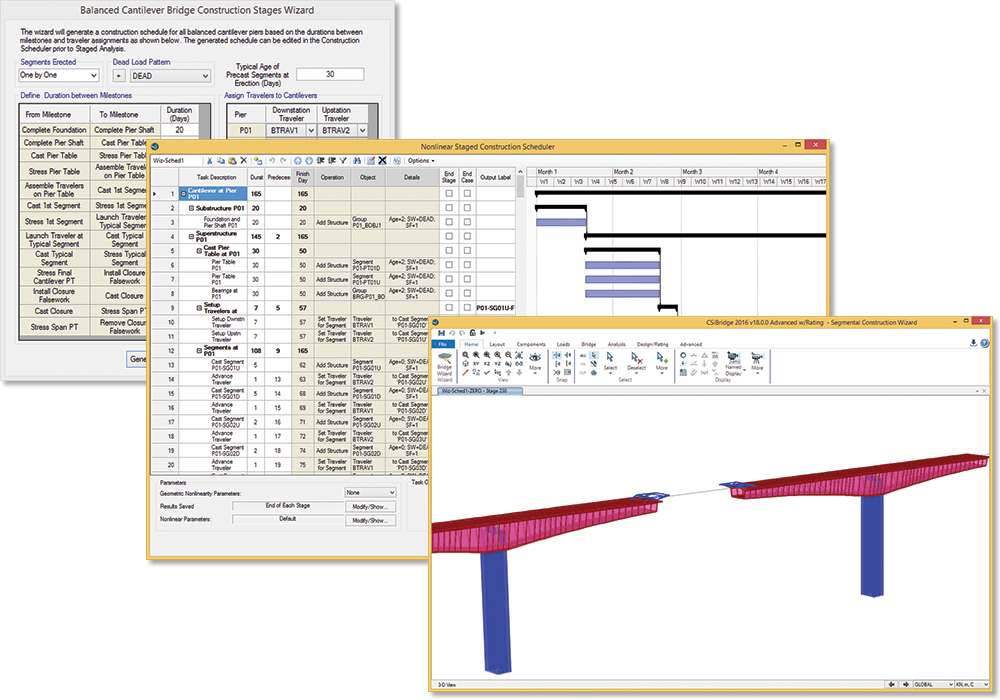

Стадийность возведения сегментированного моста
- Пользовательские сечения пролетного строения теперь могут быть созданы и использованы прямо в Редакторе мостов. Они могут включать в себя различные материалы, отверстия, скругления, параметрические переменные и возможность редактирования в Excel или в Конструкторе сечений.

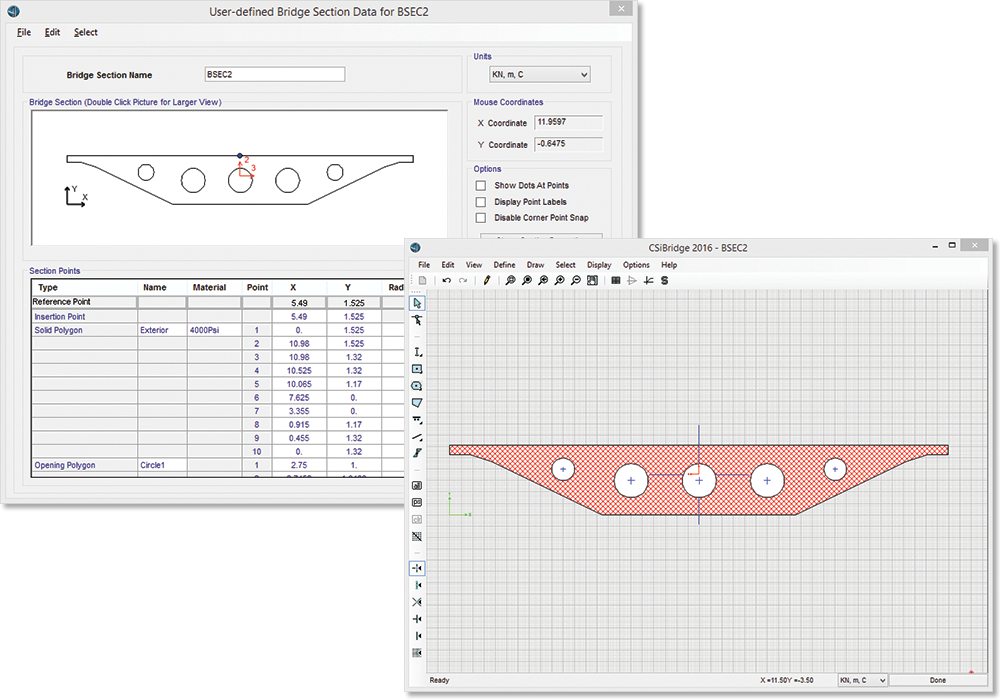

Пользовательское сечение с круглыми отверстиями

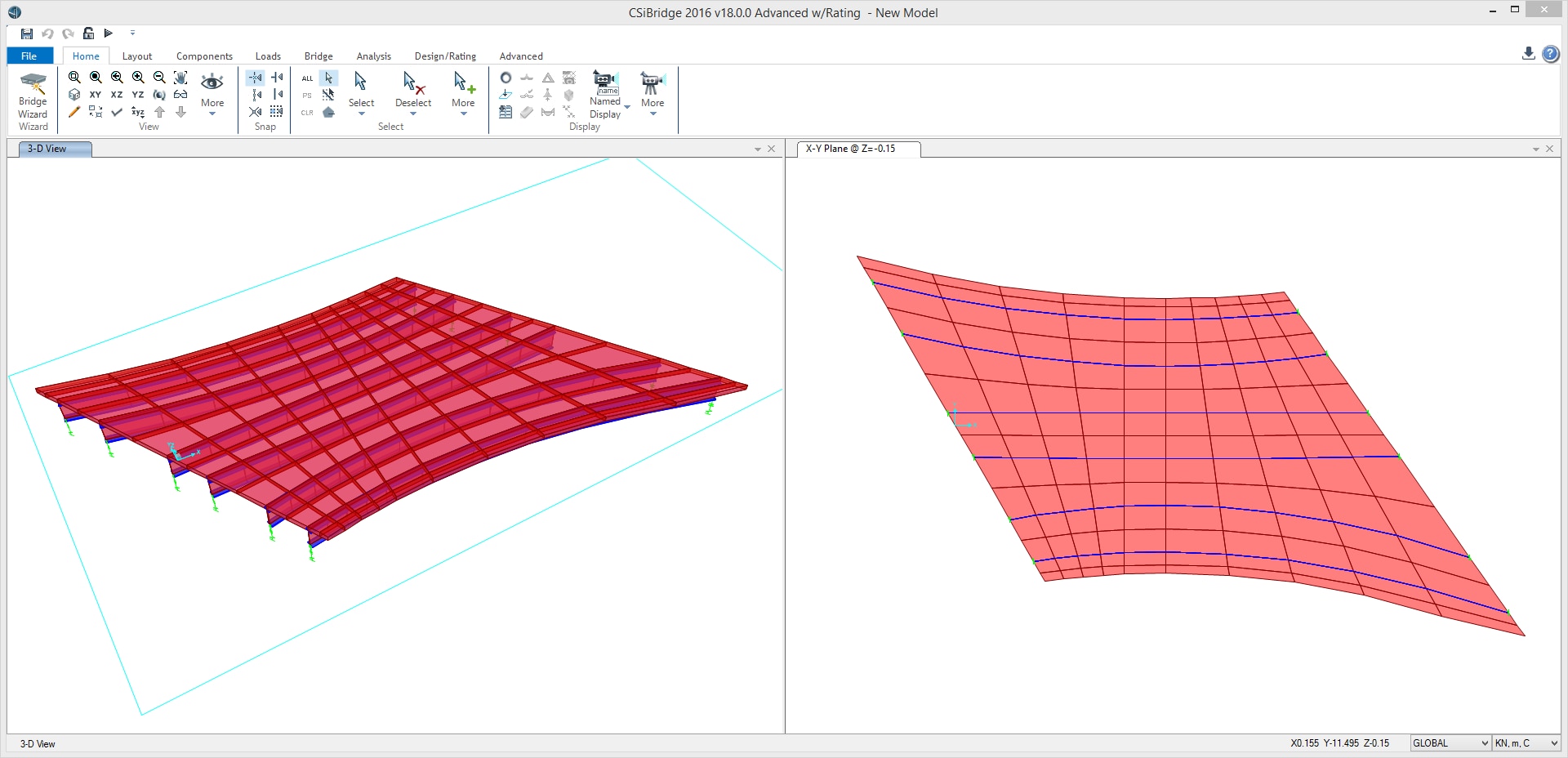

- Редактор мостов усовершенствован для получения большей точности при определении геометрии непрямолинейных мостов и/или параметрических переменных для сечений пролетных строений в местах изгиба. Построение геометрии усовершенствовано вблизи развернутых опор, диафрагм или шарниров пролетного строения.
Автоматическое создание сетки конечных элементов для криволинейной геометрии
Нагрузки
- Для режима Предельная нагрузка (Load Rating) в библиотеку нагрузок добавлены разрешенные нагрузки по AASHTO (legal loads).

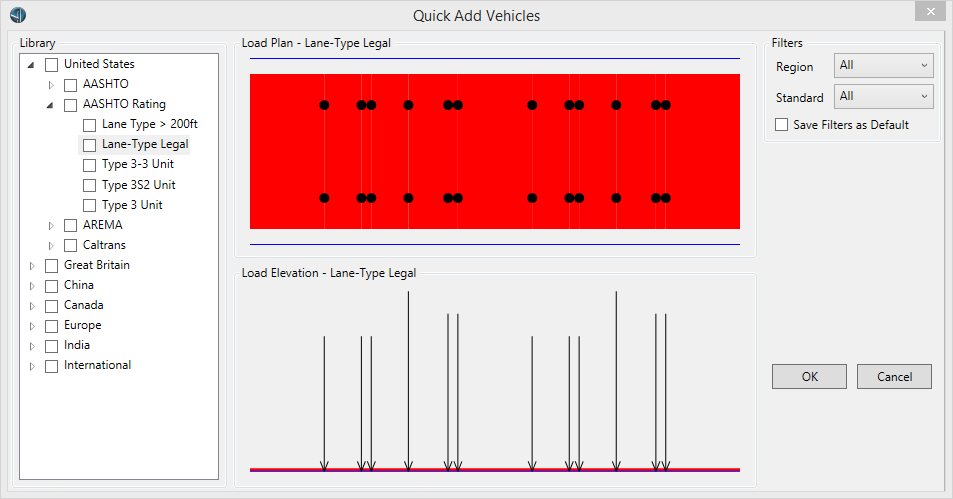

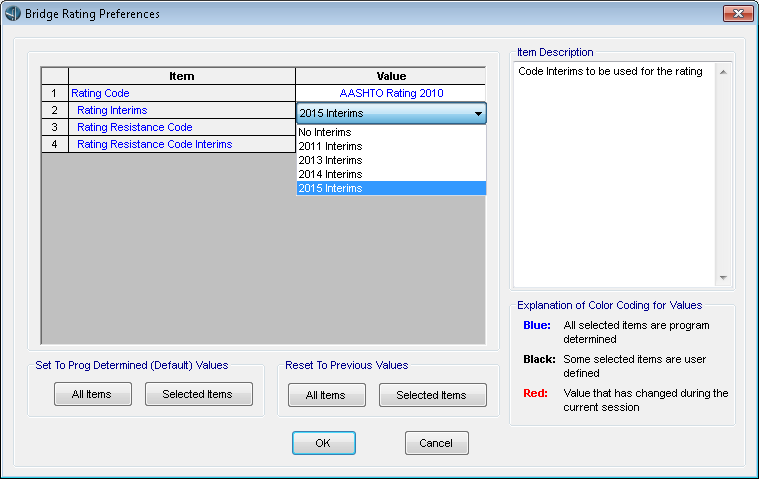

Временная разрешенная нагрузка по AASHTO (Legal)
Расчет
- Для нелинейного статического расчета добавлена новая проверка стабильности для того, чтобы отразить, когда конструкция может разрушиться (что может быть неясно из результатов расчета) вследствие учета эффектов физической или геометрической нелинейности.
- Улучшена сходимость при выполнении стадийного расчета с учетом реологических свойств материала. Это позволяет быстрее достигать равновесного состояния после большого приращения нагрузки.
Проектирование мостов
- Добавлена возможность проектирования пролетного строения в соответствии с CSA S6-14.

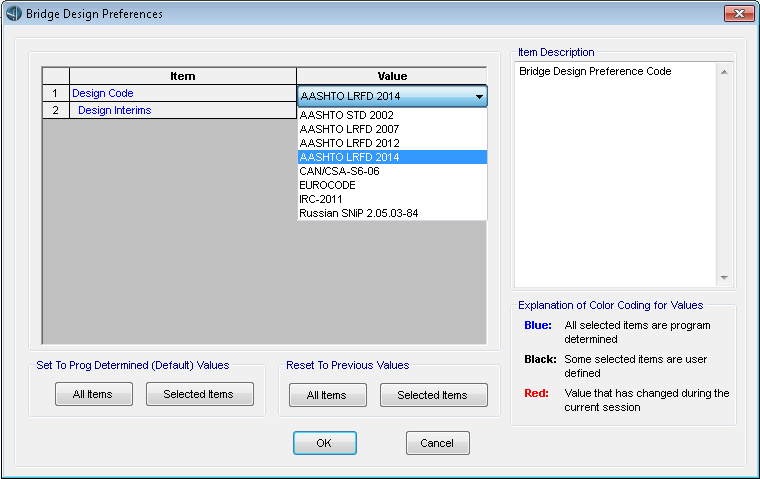

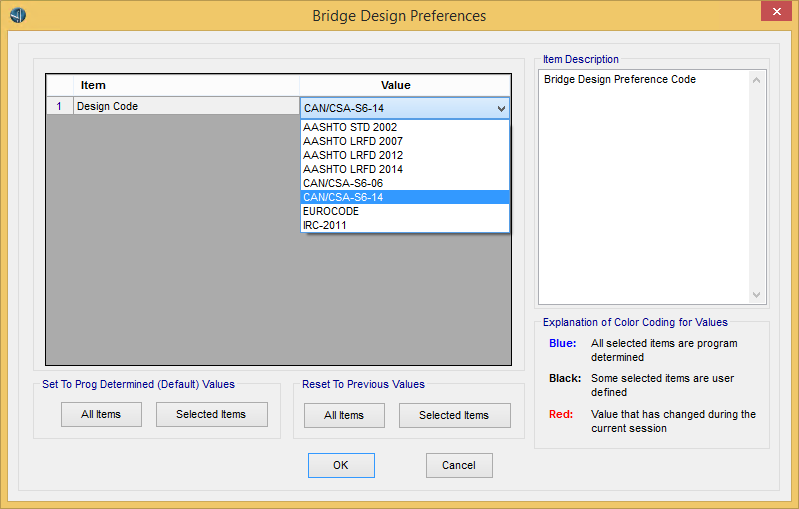

Выбор норм проектирования пролетного строения
- Теперь возможно определить положение нахлестов для стальных двутавровых балок, включая отношение площади нетто к общей площади полок. При выполнении проверок при проектировании будет использоваться уменьшенная площадь полок.

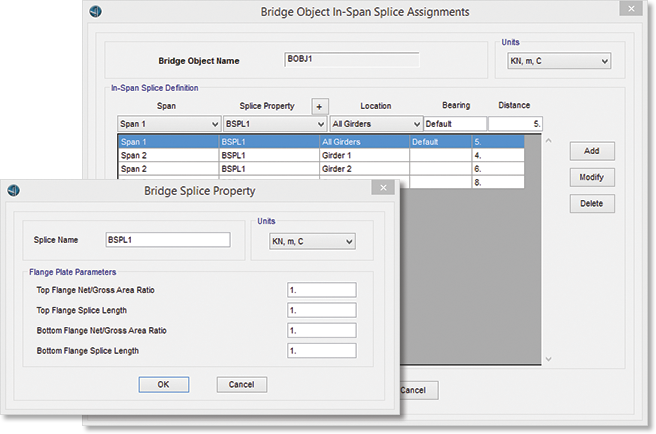

Назначение нахлеста балок
- Усовершенствована процедура проектирования мостов со стальными двутавровыми балками при проверке на проектную и предельную нагрузку в соответствии с AASHTO LRFD. Ввведено детальное вычисление коэффициента градиента момента Cb.
Вывод результатов
- Для стержневых элементов теперь доступно отображение изополей перемещений и нормальных напряжений.

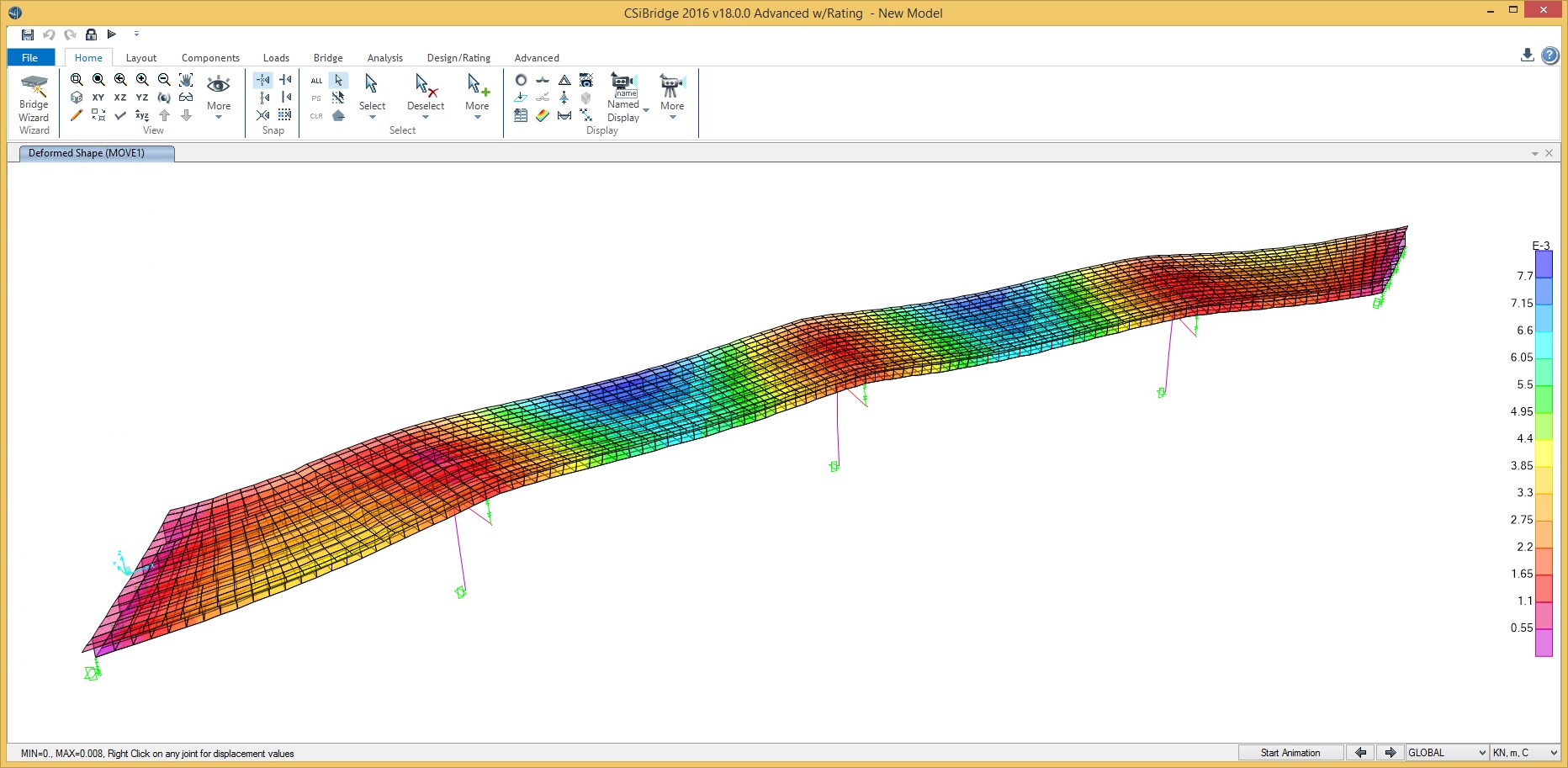

Изополя на модели многопролетного моста
- При расчете на подвижную нагрузку теперь доступен вывод положения транспортного средства для макс/мин усилия. При этом программа отображает положение транспортного средства, при котором достигается экстремум.

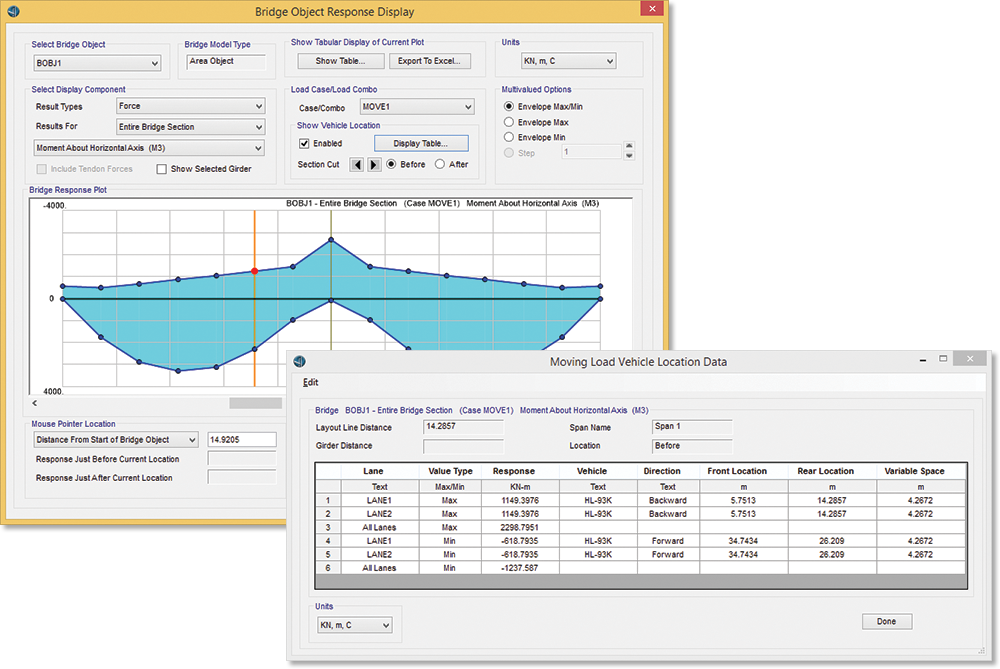

Вывод положения транспортного средства
Список изменений версии 17.3.0
Полный список изменений v.17.3.0 (ENG) Подробнее о CSiBridge
Моделирование
- Изогнутые элементы теперь отображаются и на объемном виде Произвольное размещение опор на устоях и быках для железобетонных мостов балочных коробчатого сечения

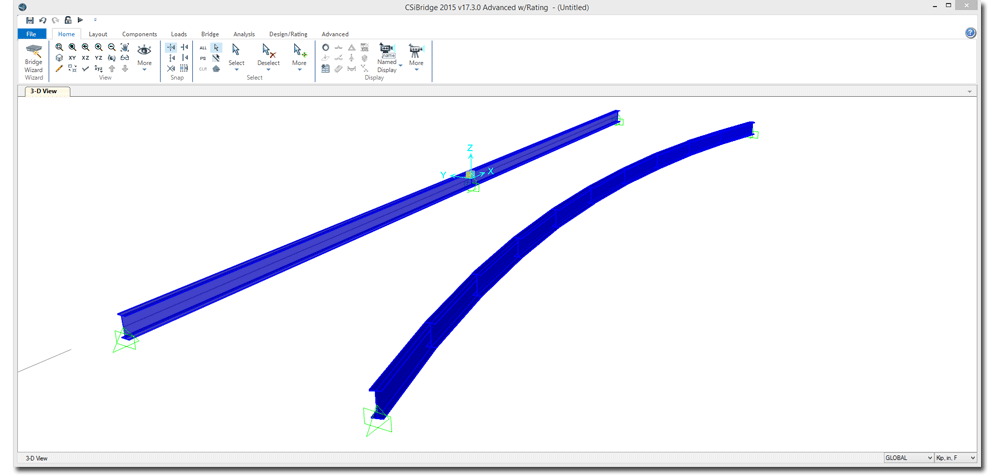

Объемный вид криволинейных элементов
Произвольное размещение опор
- Графики зависимости ползучести и усадки от времени согласно норм CEB FIP-2010, ACI 209R-92 и определенные пользователем

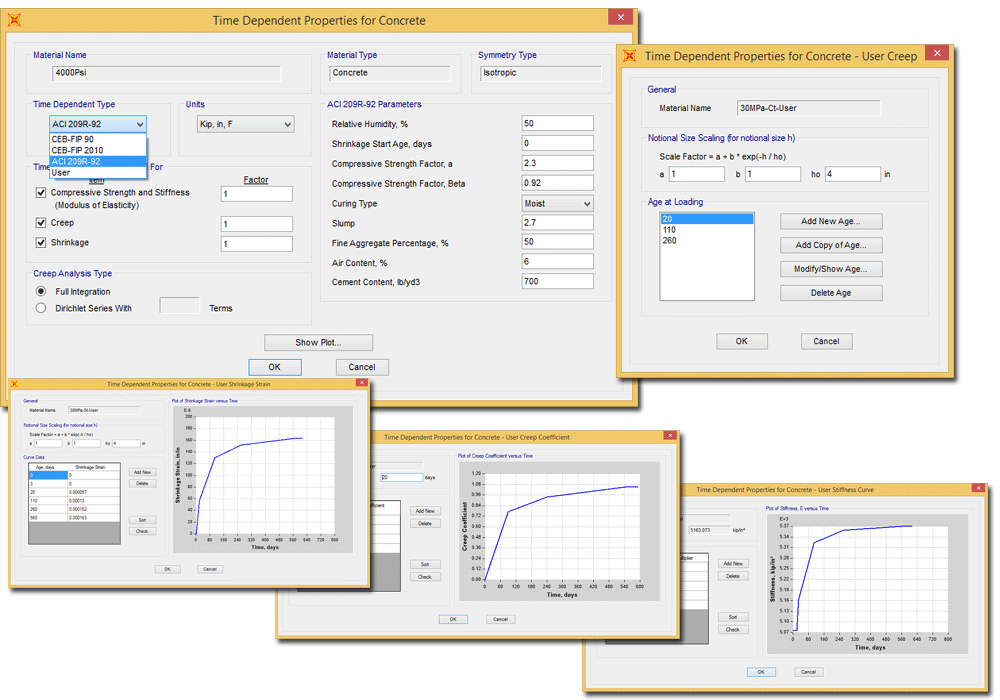

Графики ползучести и усадки
Результаты

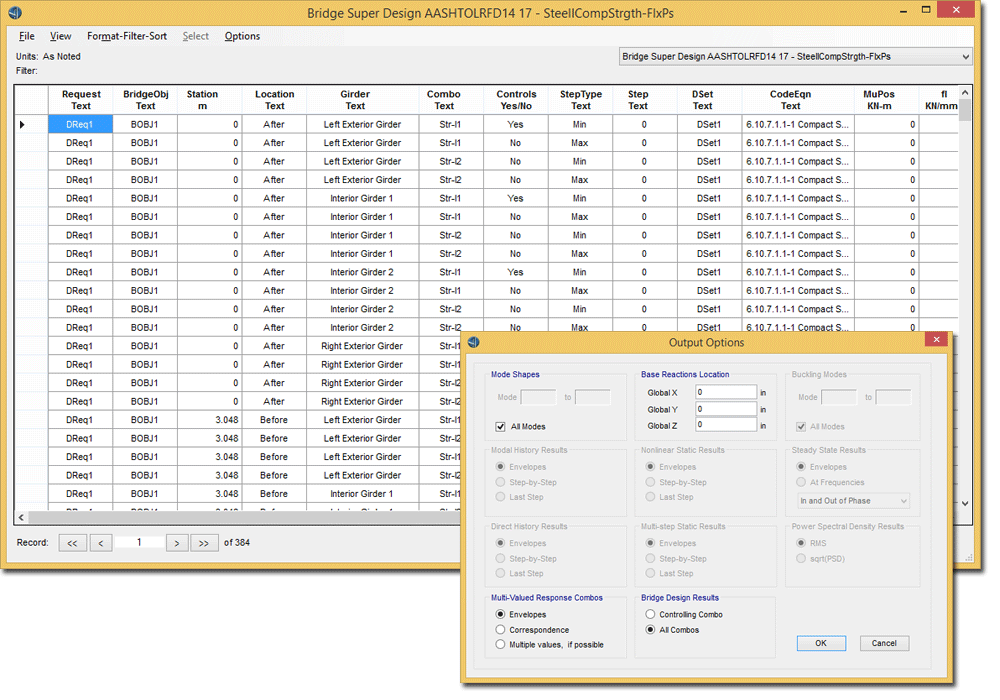

- Табличный вывод результатов проектирования для стальных двутавровых и U-образных балок для каждой комбинации в каждом расчетном сечении
Опции отображения табличного вывода результатов
Проектирования
- Добавлены нормы проектирования железобетонных конструкций AASHTO LRFD 2012 6th Edition и 2014 7th Edition

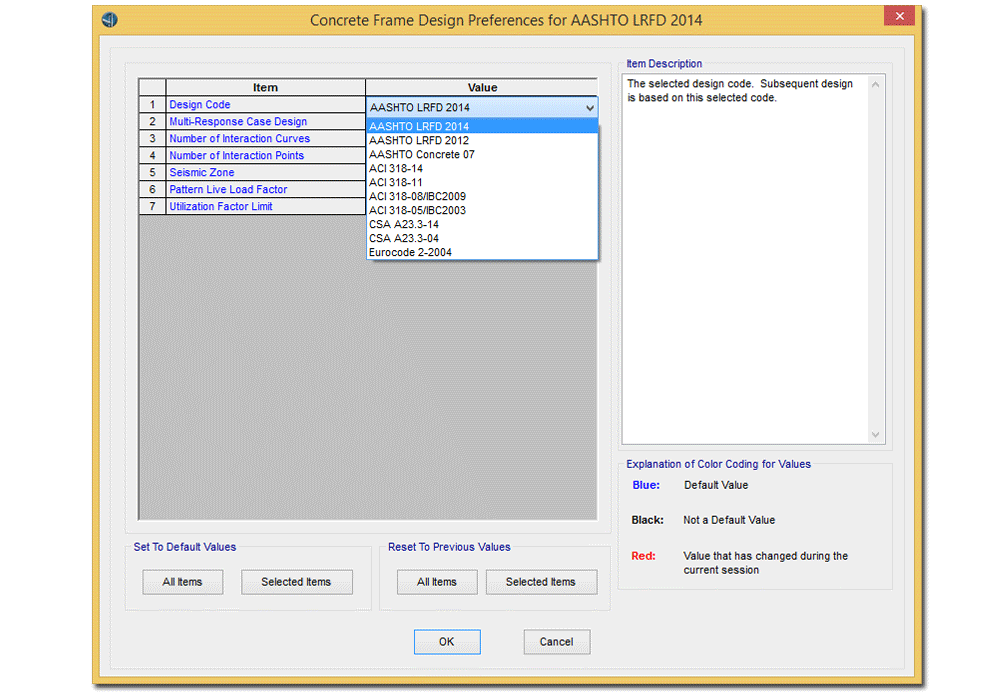

Выбор норм проектирования при проектировании железобетонных стержневых элементов
Список изменений версии 17.2.0
Полный список изменений v.17.2.0 (ENG) Подробнее о CSiBridge
Моделирование
- Шаблоны сегментных мостов и мастер для быстрого определения пролетов, сегментов и преднапряженных элементов.
Схема сегментирования
Определение сегментирования по пролетам
Задание преднапряжения
Анкеры и каналы для преднапряжения
- Новый тип железобетонного сечения настила
Задание железобетонного сечения
- Изменение высоты U-образных железобетонных балок по длине
Изменения U-образного сечения по длине и горизонтальные связи
- Добавлена возможность задавать преднапряженные элементы в Конструкторе сечений для любых ЖБ сечений.
Железобетонное сечение с напрягающими элементами
- Стандартный транспорт задается теперь в XML библиотеках, что позволяет пользователям создавать собственные библиотеки
Транспортное средство HL-93S из библиотеки AASHTO
- Стандартные сборные железобетонные балки (двутавровые, U-образные и тавробульбовые) задаются теперь в XML библиотеках, что позволяет пользователям создавать собственные библиотеки
Сборная железобетонная балка Caltrans CA TUB73 из библиотеки Caltrans
Расчет
- Горизонтальные подвижные нагрузки от торможения/ускорения и от действия центробежной силы
Поверхности влияния для нагрузки, движущейся поперек моста и реакция от колес от действия центробежной силы
- Поверхности влияния для нагрузки, движущейся поперек моста и реакция от колес от действия центробежной силы
Задание горизонтальной нагрузки от транспортных средств
Проектирование
- Проектирование верхнего строения согласно AASHTO LRFD 2014 (7th Edition), включая изменения 2015 г.
Свойства проектирования верхнего строения (доступные нормы проектирования)
- Определение предельной нагрузки согласно AASHTO изм. 2014 и 2015
Свойства предельной нагрузки
Вывод результатов
- Перемещения всего сечения верхнего строения вдоль базовой линии и для отдельных балок или стенок вдоль их собственных линий
График реакции балки, показывающий перемещения в 10-й точке
- Назначение коэффициентов масштаба теперь доступно для ползучести, усадки и изменения прочности бутона во времени, также как и для релаксации в преднапрягающих элементах
Свойства бетона, зависящие от времени
Список изменений версии 17.1.0 и 17.1.1
Полный список изменений v.17.1.0 (ENG) Полный список изменений v.17.1.1 (ENG) Подробнее о CSiBridge
- Увеличена скорость обновления для классической графики (Classical Plus graphics)
- Увеличена скорость расчета
- и др. изменения
Список изменений версии 17.0.0
Полный список изменений v.17.0.0 (ENG) Подробнее о CSiBridge
- Повышена "отзывчивость" пользовательского интерфейса.
- Усовершенствована функциональность графики DirectX.
- Добавлен новый вид вставки "friction-spring hysteretic damper". Зависимость "Сила-Перемещение" для этой вставки отражает линейную жесткость при скольжении, но разгрузка происходит при малом скольжении. Перемещения от предварительного сжатия и предельные перемещения могут быть определены пользователем.
- Добавлен новый вид вставки "bilinear Maxwell damper" (модель Максвелла вязко-упругого тела ). Она представляет собой линейную пружину соединенную с амортизатором. Зависимость "Сила-Перемещение" представлена билинейным графиком, типичным для масляных амортизаторов с предохранительным клапаном.
- Улучшена сходимость и увеличена скорость нелинейных статических и динамических расчетов (по методу прямого интегрирования).
- Увеличена скорость расчета на подвижную нагрузку за счет распараллеливания процессов расчета.
- Реализован СНиП 2.05.03-84 "Мосты и трубы" в части расчета железобетонных конструкций, включая предварительно напряженные балки коробчатого сечения и композитные сечения сборных балок двутаврогого и U-образного сечения.
- Реализованы канадские и индийские нормы CAN/CSA-S6-06 и Indian IRC-2011 соответственно.
- Добавлена возможность пошагового детального составления пользовательских отчетов с формулами и ссылками на нормы. Пользовательские отчеты В настоящий момент это доступно только для норм AASHTO LRFD 2007 и 2012.
- В пользовательском интерфейсе добавлена возможность переключаться между традиционным меню и лентой.
- Стиль ленты был обновлен в соответствии с текущими приложениями Microsoft.
- и др. изменения.
